Як підключити газовий балон до плити: вибір редуктора, шланга та безпечна перевірка

Газова плита, що працює від балона, може використовуватися на дачі, у літній кухні, кемпінгу, майстерні або в іншому місці, де немає підключення до магістрального газопроводу. Для її нормальної роботи недостатньо просто з’єднати плиту й балон шлангом. Необхідно перевірити сумісність обладнання, правильно підібрати редуктор, газовий шланг і з’єднувальні елементи.

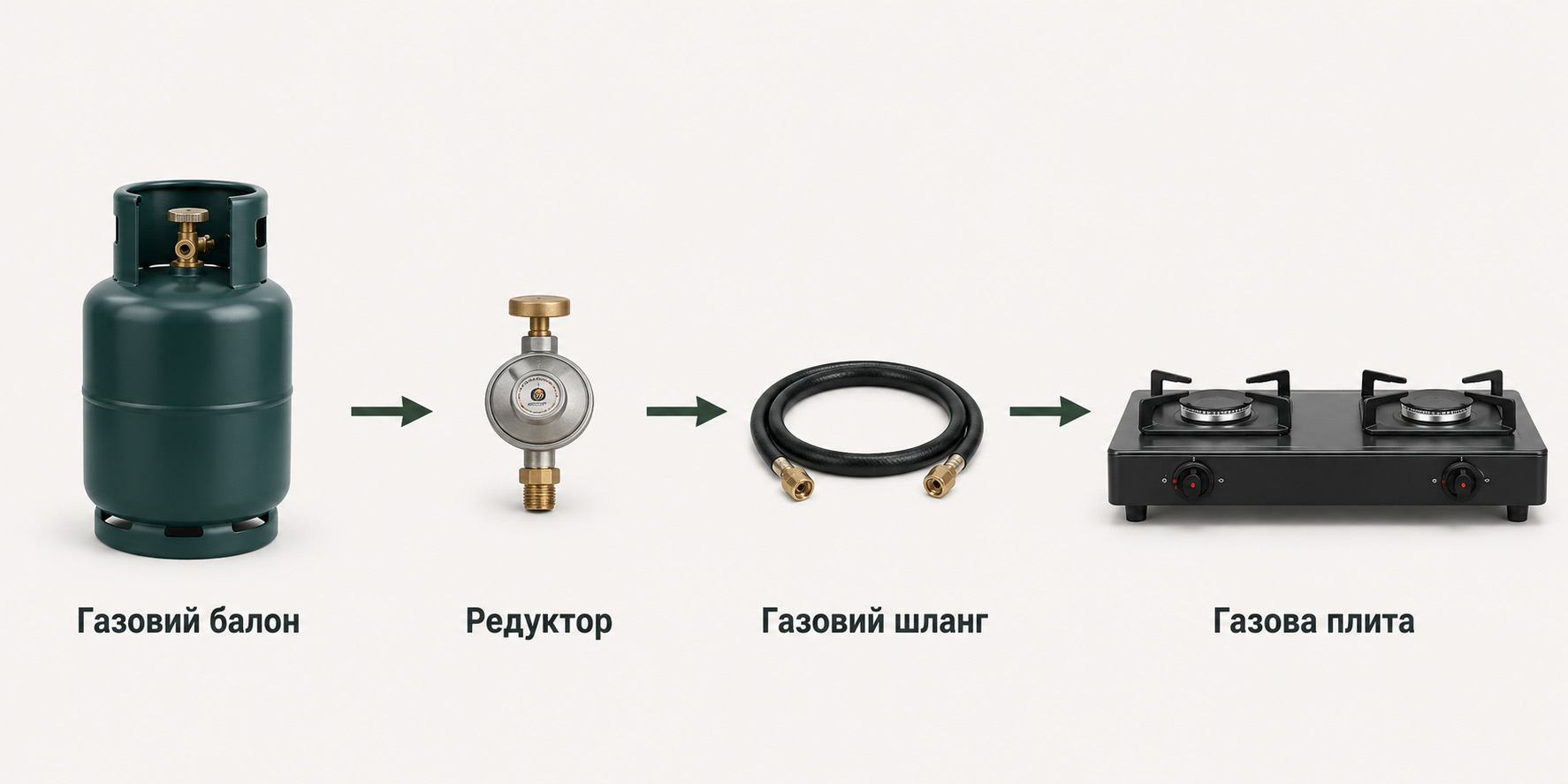

Стандартна схема має такий вигляд:

газовий балон → редуктор тиску → газовий шланг → плита

Однак конкретна комплектація залежить від моделі плити, типу балона, вентиля, робочого тиску та способу підключення. Усі елементи системи мають бути розраховані на зріджений вуглеводневий газ і відповідати вимогам виробника обладнання.

Важливо: підключення стаціонарної газової плити у квартирі, втручання у внутрішній газопровід, заміна запірної арматури та переобладнання приладу з природного газу на балонний мають виконуватися кваліфікованим спеціалістом. Самостійно можна збирати лише передбачену виробником систему із сумісних заводських компонентів.

Що потрібно для підключення газової плити до балона

Для підключення портативної газової плити зазвичай необхідні:

• справний газовий балон;

• плита, розрахована на роботу зі зрідженим пропан-бутаном;

• редуктор із відповідним вихідним тиском;

• спеціальний газовий шланг;

• хомути або заводські різьбові з’єднання;

• ущільнювальні елементи, передбачені конструкцією;

• перехідник, якщо його використання офіційно допускають виробники обладнання.

Не слід збирати систему з випадкових деталей. Схожа різьба, відповідний діаметр або можливість фізично з’єднати два елементи ще не означають, що вони сумісні за тиском і призначенням.

Перед придбанням комплектуючих необхідно визначити три основні параметри:

1. Для якого газу призначена плита.

2. Який вхідний тиск їй потрібен.

3. Який тип з’єднання використовується на балоні та плиті.

Чи можна підключити газову плиту до балона

Підключити газову плиту до балона можна, якщо її конструкція передбачає роботу на зрідженому газі. Інформацію потрібно шукати в інструкції, технічних характеристиках або на заводській табличці приладу.

На маркуванні можуть зустрічатися позначення:

• LPG;

• propane;

• butane;

• propane-butane;

• G30;

• G31;

• I3B/P;

• I3+.

Поруч зазвичай зазначається необхідний тиск газу, наприклад 28–30, 30, 37 або 50 мбар. Орієнтуватися потрібно саме на параметри конкретної моделі, а не на універсальні рекомендації.

Чим балонний газ відрізняється від природного

У магістральній мережі використовується природний газ, а в побутових балонах — зріджена суміш пропану та бутану. Ці види палива відрізняються характеристиками горіння й умовами подачі.

Тому стаціонарна плита, налаштована на природний газ, не завжди готова до підключення до балона. Для переходу на пропан-бутан може знадобитися встановлення іншого комплекту форсунок і регулювання подачі повітря. Такі зміни мають виконуватися відповідно до інструкції виробника, а для стаціонарного обладнання — спеціалістом.

Використання невідповідних форсунок може призвести до неправильного полум’я, утворення кіптяви, нестабільного горіння або перегрівання окремих деталей.

Як визначити, чи підходить плита для балонного газу

Перед підключенням знайдіть технічну табличку на корпусі приладу або відповідний розділ інструкції. Перевірте:

• вид газу;

• категорію газового обладнання;

• номінальний тиск;

• теплову потужність;

• витрату газу;

• тип вхідного з’єднання;

• вимоги до редуктора.

Якщо позначення на плиті відсутні, стерті або незрозумілі, підключати її методом спроб не слід. Необхідно знайти офіційну документацію до моделі або звернутися до спеціаліста.

Для портативних плит особливо важливо уточнити, яке джерело газу передбачене конструкцією:

• цанговий картридж;

• різьбовий туристичний балон;

• невеликий фірмовий балон прямого підключення;

• зовнішній побутовий балон через шланг і редуктор;

• комбінована система.

Плиту, розраховану лише на цанговий картридж, не можна автоматично підключати до великого побутового балона через довільний перехідник.

Який редуктор потрібен для газової плити

Газ у балоні перебуває під тиском, який змінюється залежно від складу суміші й температури навколишнього середовища. Побутова плита зазвичай не розрахована на пряму подачу такого тиску.

Редуктор виконує два основні завдання:

• знижує тиск газу;

• підтримує його на рівні, необхідному для нормальної роботи приладу.

Газові прилади можуть бути розраховані на різний робочий тиск. На практиці зустрічаються моделі на 28–30, 30, 37 або 50 мбар. Наявність кількох варіантів не означає, що вони взаємозамінні.

Вибирати редуктор за принципом «вищий тиск дасть сильніше полум’я» не можна. Надмірний тиск може призвести до нестабільного горіння, відриву полум’я, перегрівання та пошкодження обладнання. Надто низький тиск, навпаки, може стати причиною слабкого полум’я й недостатньої потужності.

Виробники газового обладнання випускають регулятори на різні значення тиску, тому редуктор має відповідати маркуванню конкретної плити.

Як підібрати редуктор до балона

Крім вихідного тиску, необхідно враховувати:

• тип газу;

• тип вентиля балона;

• вхідне з’єднання редуктора;

• вихідний штуцер або різьбу;

• максимальну пропускну здатність;

• наявність захисної автоматики;

• допустимий температурний діапазон.

Пропускна здатність зазначається в кілограмах газу на годину. Вона має бути не нижчою за сумарну витрату підключеного обладнання. Для однієї невеликої плити зазвичай не потрібен промисловий редуктор високої продуктивності, але остаточний вибір роблять за характеристиками приладу.

Редуктор має бути розрахований саме на зріджений газ і відповідний тип балона. Не можна встановлювати регулятор, призначений для іншого газу або тиску.

Чи можна підключити газовий балон до плити без редуктора

У більшості систем із зовнішнім побутовим балоном пряме підключення плити без редуктора є неприпустимим. Тиск у балоні значно вищий за робочий тиск, на який розраховані побутові конфорки.

Винятком є лише прилади, конструкцією яких передбачене пряме підключення до певного картриджа або фірмового балона. У таких моделях необхідне регулювання забезпечується вбудованими елементами системи.

Тому відсутність окремого редуктора допустима лише в тому разі, якщо це прямо зазначено виробником плити. Наприклад, існують компактні пальники, які заводським способом приєднуються безпосередньо до сумісного фірмового балона. Це не означає, що такий принцип можна застосовувати до звичайної побутової плити.

Який газовий шланг вибрати для підключення плити

Для з’єднання потрібно використовувати лише шланг, призначений для газового обладнання. Водяні, пневматичні, автомобільні та інші схожі рукави не є безпечною заміною.

Під час вибору перевіряють:

• призначення шланга;

• сумісність зі зрідженим газом;

• внутрішній діаметр;

• робочий тиск;

• тип з’єднань;

• довжину;

• дату виготовлення;

• строк експлуатації;

• відсутність тріщин, потертостей і деформацій.

Шланг не повинен бути натягнутий, перекручений або затиснутий меблями. Його прокладають так, щоб він не торкався конфорок, гарячого корпусу, духовки та інших деталей, що нагріваються.

З’єднання має залишатися доступним для огляду. Не слід ховати шланг у стіну, закритий короб або місце, де неможливо вчасно помітити пошкодження.

Штуцерне та різьбове підключення

У портативному обладнанні зустрічаються два поширені варіанти.

Штуцерне з’єднання.
Шланг надягається на відповідний за діаметром штуцер і фіксується передбаченим хомутом. Діаметр шланга та штуцера має збігатися.

Різьбове з’єднання.
Використовується готовий шланг із заводськими гайками й ущільненнями. Розмір і тип різьби мають відповідати входу плити та виходу редуктора.

Не рекомендується збирати довгий ланцюжок із кількох перехідників. Що більше з’єднань, то більше місць, у яких потенційно може порушитися герметичність.

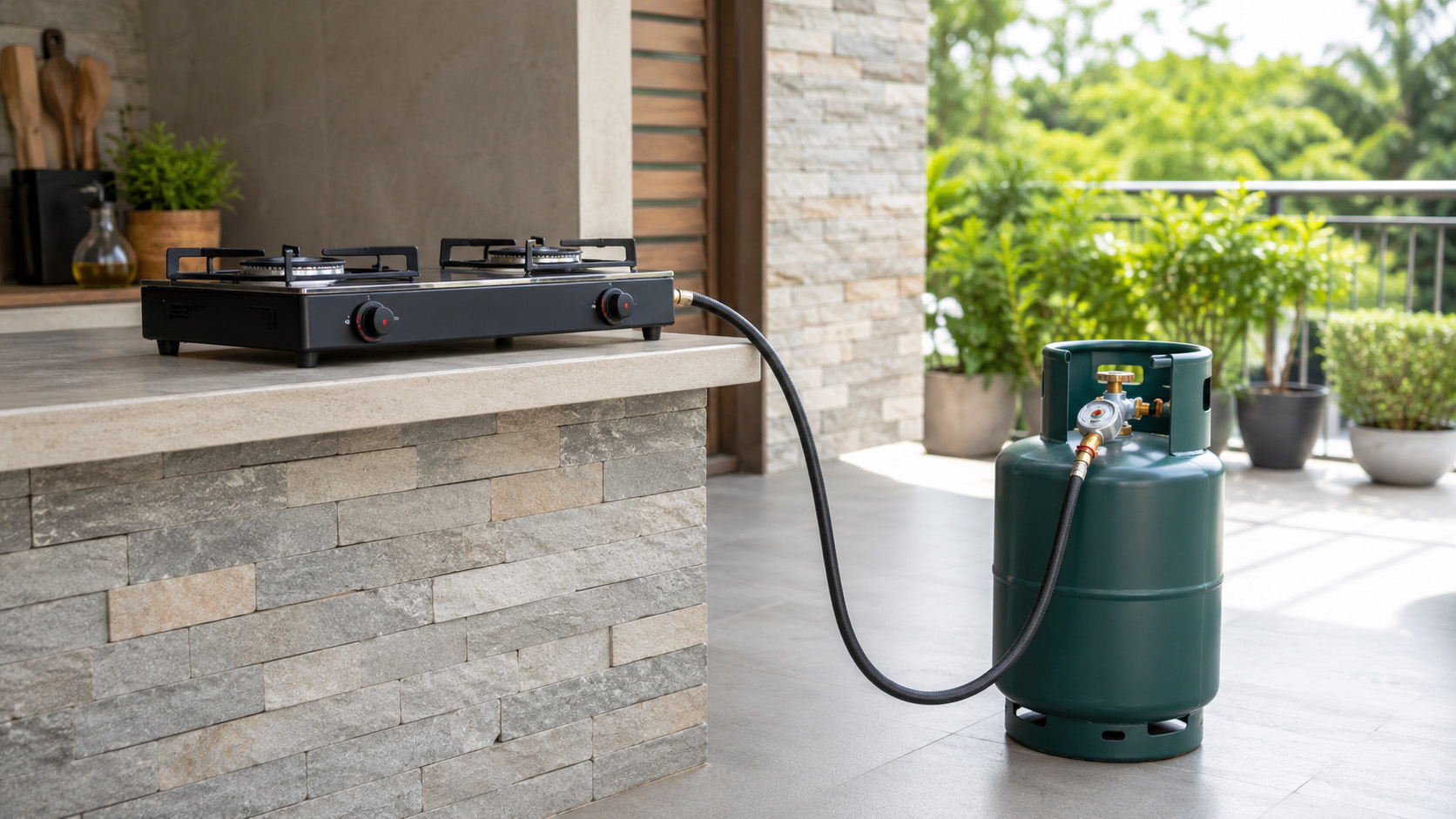

Як підключити газовий балон до портативної плити

Нижче наведено загальну послідовність перевірки та складання заводського комплекту. Точний порядок підключення залежить від конструкції балона, редуктора та плити, тому інструкція виробника завжди має пріоритет.

Крок 1. Перевірити обладнання

Перед початком переконайтеся, що:

• усі регулятори плити перебувають у закритому положенні;

• балон встановлений вертикально та стійко;

• корпус і вентиль балона не пошкоджені;

• редуктор відповідає типу вентиля;

• шланг призначений для газу;

• тиск редуктора збігається з вимогами плити;

• ущільнення розташовані на своїх місцях;

• різьба та штуцери не мають видимих пошкоджень.

Не використовуйте балон із вираженою корозією, вм’ятинами, пошкодженим вентилем або простроченим терміном технічного огляду.

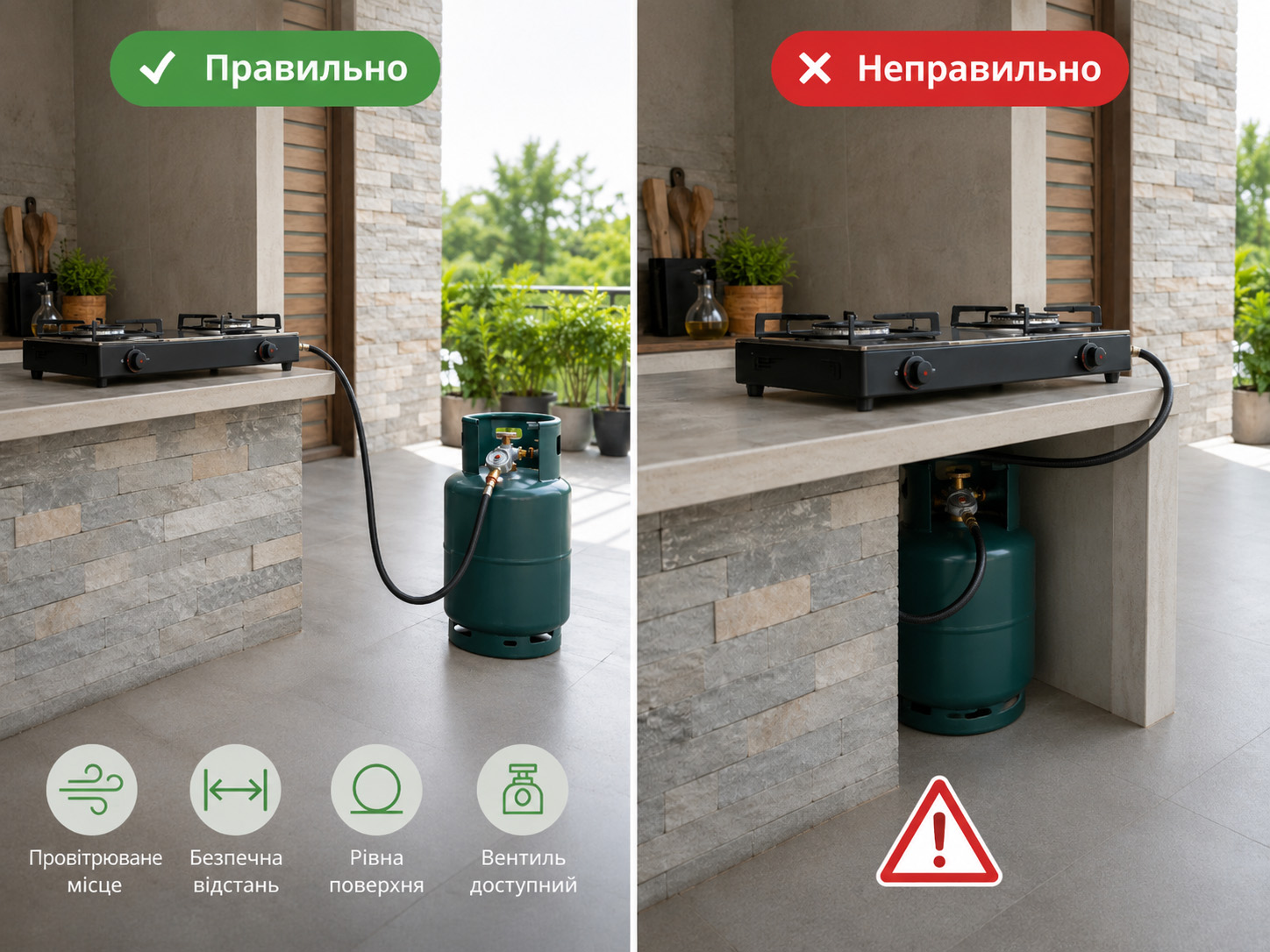

Крок 2. Вибрати безпечне місце

Балон розміщують вертикально, на стійкій основі, подалі від джерел нагрівання та прямих сонячних променів. Місце має добре провітрюватися, а доступ до вентиля не можна перекривати.

Газові балони необхідно захищати від атмосферних опадів і сонячного нагрівання. Герметичність газобалонної установки перевіряють приладовим методом або за допомогою мильної емульсії.

Не слід встановлювати балон:

• поруч із відкритим вогнем;

• безпосередньо під плитою;

• біля опалювального приладу;

• у підвалі, погребі або приямку;

• на шляху евакуації;

• у місці, де його можуть перекинути;

• у закритій шафі без вентиляції.

Пропан-бутан важчий за повітря. У разі витоку газ може накопичуватися в нижній частині приміщення, тому особливо небезпечними є підвали, приямки та інші заглиблення.

Крок 3. Встановити редуктор

Редуктор встановлюють відповідно до інструкції його виробника. Для різних вентилів можуть застосовуватися різьбові гайки, накидні з’єднання або швидкознімні механізми.

Не можна:

• докладати надмірних зусиль;

• змінювати конструкцію редуктора;

• підпилювати або розсвердлювати деталі;

• використовувати випадкові прокладки;

• ущільнювати з’єднання матеріалами, не передбаченими виробником.

Якщо редуктор не встановлюється вільно передбаченим способом, імовірно, обрано несумісний тип з’єднання.

Крок 4. Підключити газовий шланг

З’єднайте шланг із виходом редуктора та входом плити способом, передбаченим конструкцією.

За штуцерного підключення шланг має відповідати діаметру штуцера та фіксуватися відповідним хомутом. За різьбового підключення використовуються передбачені виробником гайки й ущільнення.

Після складання перевірте, щоб шланг:

• не був натягнутим;

• не утворював різких перегинів;

• не торкався гарячих деталей;

• не проходив під рухомими предметами;

• не створював навантаження на штуцери.

Крок 5. Перевірити герметичність

Перед першим запуском необхідно перевірити всі з’єднання.

Для побутової перевірки використовують мильну емульсію або спеціальний засіб для пошуку витоків:

1. Переконайтеся, що конфорки вимкнені.

2. Нанесіть розчин на з’єднання.

3. Плавно відкрийте вентиль балона.

4. Спостерігайте за обробленими ділянками.

5. Поява бульбашок, що збільшуються, свідчить про витік.

6. Одразу закрийте вентиль і не вмикайте плиту.

7. Провітріть місце встановлення та усуньте причину за допомогою спеціаліста або замініть несумісний елемент.

Перевіряти витік сірником, запальничкою або іншим відкритим вогнем категорично заборонено.

Крок 6. Виконати пробний запуск

Пробний запуск проводять лише після підтвердження герметичності.

Нормальне полум’я зазвичай має бути стабільним, переважно блакитним, без сильного шуму, відриву від пальника й помітного утворення кіптяви.

Негайно припиніть використання, якщо:

• відчувається запах газу;

• з’єднання видає шипіння;

• полум’я гасне;

• воно відривається від пальника;

• утворюється багато кіптяви;

• нагрівається редуктор або шланг;

• спрацьовує захисний пристрій;

• виявлено пошкодження обладнання.

У такій ситуації перекрийте вентиль балона, провітріть місце та не намагайтеся усувати несправність за відкритої подачі газу.

Як підключити газову плиту до балона на дачі

На дачі балонну плиту часто встановлюють у літній кухні, альтанці або окремому господарському приміщенні. Головні вимоги — стійке розміщення, вентиляція та захист балона від нагрівання.

Під час організації місця враховуйте такі правила:

• балон має стояти вертикально;

• вентиль повинен залишатися доступним;

• шланг не можна прокладати біля гарячої задньої стінки плити;

• балон необхідно захищати від сонця;

• поруч не повинні зберігатися легкозаймисті матеріали;

• приміщення має постійно провітрюватися;

• після використання вентиль слід закривати.

Балони допускається зберігати на відкритому повітрі за умови захисту від атмосферних опадів і сонячних променів.

Якщо плита встановлюється стаціонарно, використовується всередині житлового будинку або потребує заміни форсунок, роботу слід доручити спеціалісту.

Як підключити маленький газовий балон до плитки

Під висловом «маленький газовий балон» можуть матися на увазі різні ємності:

• цанговий картридж;

• різьбовий туристичний балон;

• фірмовий багаторазовий балон;

• компактний побутовий балон із вентилем.

Ці варіанти мають різні з’єднання й робочі параметри.

Цанговий картридж встановлюється безпосередньо у призначений для нього відсік плити. Різьбовий туристичний балон підключається лише до сумісного приладу або фірмового шланга. Побутовий балон зазвичай потребує відповідного редуктора.

Застосовувати універсальний перехідник можна лише тоді, коли виробник прямо підтверджує сумісність конкретних компонентів. Саморобні перехідники та доопрацьовані з’єднання використовувати не можна.

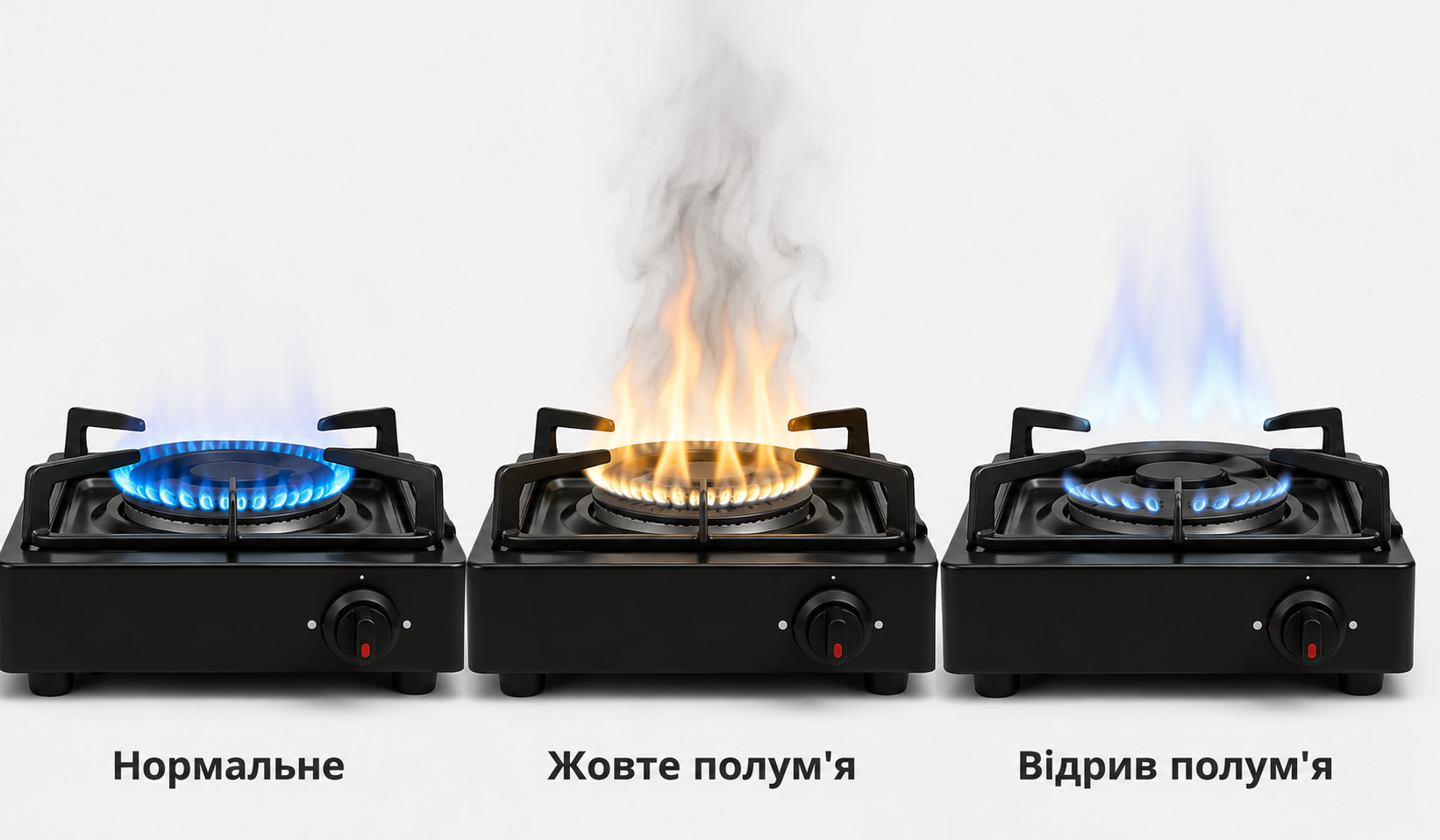

Що робити, якщо плита погано працює від балона

Слабке полум’я

Можливі причини:

• газ у балоні закінчується;

• обрано редуктор із невідповідним тиском;

• балон сильно охолодився;

• шланг перегнутий;

• забруднений пальник;

• захисний клапан обмежив подачу;

• сумарна витрата приладів перевищує продуктивність редуктора.

Не слід нагрівати балон вогнем, окропом, тепловою гарматою або електричним нагрівачем.

Жовте полум’я та кіптява

Можливі причини:

• забруднення пальника;

• недостатня кількість повітря;

• плита не налаштована на пропан-бутан;

• встановлені невідповідні форсунки;

• тиск не відповідає вимогам приладу.

Невеликі жовті ділянки в полум’ї можуть з’являтися через забруднення або домішки, але постійне жовте полум’я з кіптявою потребує припинення експлуатації та діагностики.

Полум’я відривається від пальника

Причиною може бути надто високий тиск, неправильно підібраний редуктор або порушення регулювання подачі повітря.

Не намагайтеся компенсувати проблему частковим перекриванням вентиля балона. Вентиль є запірним пристроєм, а стабільний робочий тиск має забезпечувати правильно підібраний редуктор.

Типові помилки під час підключення газової плити

До найнебезпечніших помилок належать:

1. Підключення побутового балона без редуктора.

2. Використання редуктора з невідповідним тиском.

3. Застосування водяного або автомобільного шланга.

4. З’єднання несумісних різьб із надмірним зусиллям.

5. Використання кількох випадкових перехідників.

6. Встановлення саморобних прокладок.

7. Відсутність перевірки герметичності.

8. Перевірка з’єднань відкритим вогнем.

9. Розміщення балона поруч із конфоркою.

10. Експлуатація плити в непровітрюваному приміщенні.

11. Самостійне розсвердлювання форсунок.

12. Використання пошкодженого або сильно кородованого балона.

13. Заправлення побутового балона в місці, не призначеному для його безпечного наповнення.

14. Залишення відкритого балона без нагляду.

Що робити, якщо відчувається запах газу

Якщо під час експлуатації з’явився запах газу:

1. Не запалюйте вогонь.

2. Не вмикайте й не вимикайте електричні прилади поруч із місцем витоку.

3. За можливості безпечно перекрийте вентиль балона.

4. Відкрийте двері та вікна для провітрювання.

5. Виведіть людей із небезпечної зони.

6. Не використовуйте плиту до перевірки обладнання.

7. У разі сильного запаху або неможливості перекрити газ зверніться до аварійної газової служби за номером 104 або до служби порятунку 101.

Не слід шукати місце витоку за допомогою вогню або самостійно ремонтувати вентиль заповненого балона.

Коли підключення має виконувати спеціаліст

Обов’язково зверніться до кваліфікованого спеціаліста, якщо необхідно:

• підключити стаціонарну плиту у квартирі;

• підключитися до магістрального газопроводу;

• замінити газовий кран;

• переробити внутрішню розводку;

• замінити форсунки;

• перевести плиту з природного газу на пропан-бутан;

• встановити стаціонарну балонну систему;

• підключити кілька приладів;

• усунути витік;

• відремонтувати вентиль балона;

• визначити сумісність обладнання без документації.

Користувач відповідає за безпечний стан газових приладів, що йому належать, однак роботи з газовими системами належать до сфери підвищеної небезпеки та мають виконуватися з дотриманням чинних правил.

Як зберігати балон та обладнання після використання

Після завершення приготування:

• вимкніть конфорки;

• перекрийте вентиль балона;

• дайте плиті охолонути;

• переконайтеся у відсутності запаху газу;

• огляньте шланг і з’єднання;

• не залишайте відкритий балон без нагляду.

Балон зберігають вертикально, у захищеному від нагрівання та сонячних променів місці. Не можна зберігати його в підвалі, погребі, біля опалювальних приладів або поруч із легкозаймистими матеріалами.

Якщо обладнання довго не використовується, порядок від’єднання редуктора та шланга слід виконувати за інструкцією виробника. Після від’єднання вентиль закривають передбаченою заглушкою або захисним елементом.

Часті запитання

Чи можна підключити звичайну газову плиту до балона?

Можна лише в тому разі, якщо виробник допускає роботу моделі на зрідженому пропан-бутані. Може знадобитися заміна форсунок і налаштування обладнання, яке повинен виконувати спеціаліст.

Який редуктор потрібен для газової плити — 30, 37 чи 50 мбар?

Редуктор вибирають за маркуванням плити. Значення 30, 37 і 50 мбар не є взаємозамінними. Тиск на виході редуктора має відповідати вимогам конкретної моделі.

Чи можна підключити газовий балон до плити без редуктора?

Звичайний побутовий балон до стандартної плити без редуктора підключати не можна. Виняток становлять лише прилади, заводська конструкція яких передбачає пряме підключення до певного картриджа або фірмового балона.

Яким шлангом підключити газову плиту?

Слід використовувати сертифікований шланг, призначений для зрідженого газу та відповідний за діаметром, тиском і типом з’єднань. Водяні й автомобільні шланги не підходять.

Як перевірити підключення газового балона?

З’єднання перевіряють спеціальним засобом для пошуку витоків або мильною емульсією. Поява бульбашок свідчить про порушення герметичності. Перевіряти витік полум’ям не можна.

Чи можна тримати балон поруч із плитою?

Балон не можна встановлювати в зоні нагрівання. Він має перебувати вертикально, у провітрюваному місці, подалі від конфорок, опалювальних приладів і прямих сонячних променів.

Чому газова плита коптить під час роботи від балона?

Можливі причини — забруднення пальника, неправильні форсунки, недостатня кількість повітря або невідповідний тиск редуктора. Експлуатацію слід припинити до визначення причини.

Чи можна підключити композитний газовий балон до плити?

Можна, якщо вентиль балона, редуктор, тиск та інші елементи сумісні з плитою. Матеріал балона не скасовує необхідності використовувати відповідний редуктор і перевіряти герметичність.

Хто має підключати газову плиту у квартирі?

Підключення стаціонарної плити до внутрішньої газової мережі, заміну крана, шланга або переобладнання під інший вид газу має виконувати кваліфікований спеціаліст.

Висновок

Щоб правильно підключити газовий балон до плити, необхідно перевірити сумісність усіх елементів системи. Плита має бути розрахована на зріджений газ, редуктор — забезпечувати необхідний тиск, а шланг — бути призначеним саме для газового обладнання.

Перед запуском обов’язково перевіряють герметичність з’єднань. Балон встановлюють вертикально, подалі від джерел тепла та в добре провітрюваному місці. Підключення без редуктора, використання випадкових перехідників і самостійне переобладнання стаціонарної плити є неприпустимими.

Для складання безпечної системи вибирайте сумісні газові балони, редуктори тиску, газові шланги, портативні газові плити та інші комплектуючі, характеристики яких відповідають одна одній і вимогам виробника.
